Комплект учебно-лабораторного оборудования "Переходные процессы в электроэнергетических системах"

Комплект учебно-лабораторного оборудования (далее стенд) "Переходные процессы в электроэнергетических системах" позволяет исследовать процесс синхронизации натурного генератора электрической энергии с сетью промышленной частоты, электромагнитные и электромеханические переходные процессы в электроэнергетической системе.

Оборудование может применяться для обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по курсу "Переходные процессы в электроэнергетических системах". Также оборудование может быть использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.

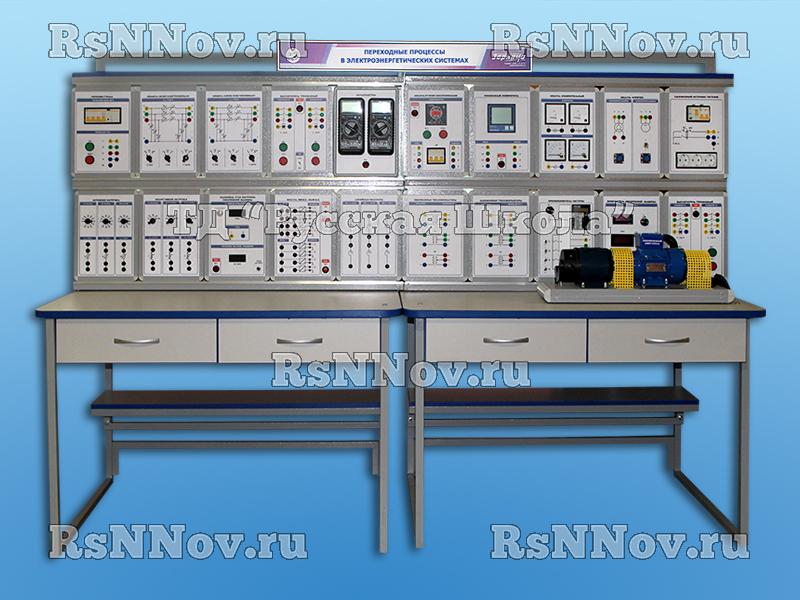

Комплект оборудования представляет собой изделие напольно-стендового исполнения.

Раздел "Переходные процессы в электроэнергетических системах"

1. Электромагнитные переходные процессы в электроэнергетических системах.

• Переходный процесс при симметричном коротком замыкании в электрической сети, питающейся от источника практически бесконечной мощности.
• Переходный процесс при несимметричных коротких замыканиях в электрической сети, питающейся от источника практически бесконечной мощности.
• Переходный процесс при обрыве фазы в электрической сети, питающейся от источника практически бесконечной мощности.
• Переходный процесс при двойном замыкании на землю в электрической сети с изолированной нейтралью, питающейся от источника практически бесконечной мощности.
• Переходный процесс при однофазном коротком замыкании с разрывом фазы в электрической сети с заземленной нейтралью, питающейся от источника практически бесконечной мощности.
• Переходный процесс при подключении к сети ненагруженного трансформатора.

2. Электромеханические переходные процессы в электроэнергетических системах.

• Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом точной синхронизации.
• Переходной процесс в одномашинной электрической системе при подключении синхронного генератора методом самосинхронизации.
• Снятие угловых характеристик и определение предела активной мощности синхронного генератора.
• Исследование влияния на устойчивость синхронного генератора известных видов коротких замыканий.
• Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе.
• Исследование влияния нагрузки синхронного генератора на предельное время отключения короткого замыкания.
• Процесс потери устойчивости генератора при его медленном нагружении.
• Переходный процесс в одномашинной электрической системе при потере возбуждения генератора.
• Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с сетью без потери возбуждения.
• Переходный процесс в одномашинной электрической системе при ресинхронизации синхронного генератора с временной потерей возбуждения.

• Возбудитель синхронной машины.
• Выключатель трехфазный (3 шт.).
• Индуктивная нагрузка.
• Модель линии электропередач (2 шт.).
• Модуль агрегата.
• Модуль ввода-вывода.
• Модуль измерительный.
• Модуль синхронизации.
• Однофазный трансформатор (2 шт.).
• Питание стенда.
• Преобразователь частоты.
• Трехфазный измеритель.
• Активная нагрузка.
• Линейные реакторы.
• Указатель угла нагрузки синхронной машины.
• Однофазный источник питания.

• Габариты: 2060 х 850 х 1750 мм.
• Электропитание: 380 В, 50 Гц.
• Потребляемая мощность: не более 500 Вт.
• Масса: не более 250 кг.

1. Лабораторный стенд "Переходные процессы в электроэнергетических системах".
2. Лабораторный стол с двухсекционным контейнером и двухуровневой рамой (2 шт.).
3. Ноутбук с предустановленным программным обеспечением.
4. Комплект соединительных проводов и сетевых шнуров.
5. Программное обеспечение "Менеджер эксперимента" на электронном носителе информации.
6. Вывеска с названием стенда.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические указания для проведения лабораторных работ.
